LK-FCAMPD ojačan RF InGaAs fotodetektor
- Široka pasovna širina
- Incorporated Bias-T
- Integriran hibridni O/E
- Visoko ojačenje, nizek šum, širokopasovnost
- Priključek SMA
- Nizek temni tok, visoko razmerje med signalom in šumom
- Faktor majhne oblike.
opis izdelka
LK-FCAMPD je zlitje optične in elektronske tehnologije, ki vključuje širokopasovno fotodiodo InGaAs z nizkošumnim ojačevalnikom. Ta naprava je zaradi fotodiode PIN InGaAs občutljiva na valovne dolžine med 1000 in 1650 nm, tihi ojačevalnik pa zagotavlja RF ojačanje v razponu od 20 do 30 dB.
LK-FCAMPD ponuja nastavljive možnosti pasovne širine, vključno z 1 gigahercem, 2.5 gigaherca in prilagodljivimi pasovnimi širinami do največ 5 gigahercev. Naprava deluje na +5-voltno napajanje in ima standardni optični konektor FC (s kontaktom z obrazom) za optični vhod. RF izhod je olajšan s priključkom, združljivim s SMA, ki je impedanco usklajen na 50 ohmov.
LK-FCAMPD je lahek, z maso manj kot 25 gramov, zaradi česar je primeren za različne prenosne in kompaktne aplikacije. Ima certifikat za skladnost z direktivo o omejevanju nevarnih snovi (RoHS) 2.0, kar kaže na njegovo zavezanost okoljskim in varnostnim standardom.
Tehnične specifikacije
| Tipična in absolutna najvišja ocena | ||||
|---|---|---|---|---|
| parameter | Sim. | Tip | Oceni | enota |
| Razpon temperature skladiščenja | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturno območje delovnega ohišja | TC | 25 | -40 ~ +70 | ℃ |
| Prednapetost | VR | +5 | +4.75 ～ +5.25 | V |
| Optična vhodna moč | Pin | 0 | +5 | dBm |
| Izgorela optična moč | PB | - | +13 | dBm |
| Temperatura spajkanja svinca | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optične lastnosti (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | sym | Stanje testa | Vrednosti parametrov | enota | |||
| Razpon valovne dolžine | λ | - | 1000 ~ 1650 | nm | |||
| Frekvenčni razpon | - | - | L - pas | S - pas | CM | - | |
| Majhna pasovna širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =1 mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Dobiček RF signala | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Ravnost amplitude | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Izhod VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Optična moč nasičenosti | Ps | VR = +5 V, λ = 1550 nm AC moduliran |
+5 | dBm | |||
| Nasičenost RF izhodna moč | Pven | - | 15 | dBm | |||
| Temni tok | ID | - | ≤10 | nA | |||
| izhodna impedanca | RL | - | 50 | Ω | |||
● Tipične krivulje odziva
（ sl. 1 frekvenčni odziv fotodetektorja L-pasu FCAMPD InGaAs）
（ sl. Frekvenčni odziv fotodetektorja 2 S-pasu FCAMPD InGaAs）
（ sl. Frekvenčni odziv fotodetektorja 3 C-pasu FCAMPD InGaAs）

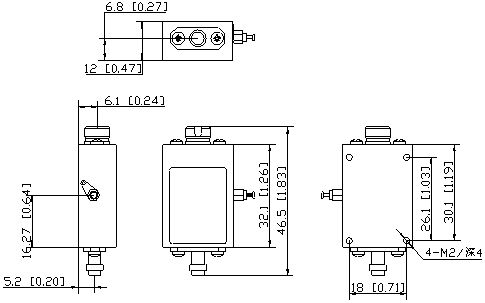

● Mere in zatiči (enota: mm[inch])
Optični konektor: konektor za optična vlakna FC (v stiku z obrazom).
RF priključek: SMA
● Informacije o naročanju
List 1:
| Koda | Analogna pasovna širina |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Prilagajanje (≦ 5GHz) |
● Varnostni ukrepi
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Vmesnik RF in optični vmesnik morata biti pokrita s pokrovom proti prahu, ko nista v uporabi.
Pri skladiščenju, transportu in uporabi je potrebna ustrezna ESD zaščita.
Vse naše standardne fotodetektorje je mogoče prilagoditi v module！
Aplikacije
Radarska obdelava informacij
Elektronsko bojevanje
Merjenje antene
Komunikacije z optičnimi vlakni
Varnost in nadzor
