LK-AMPD-S visokohitrostni mikrovalovni InGaAs fotodetektor
- Visoka hitrost, široka pasovna širina
- Incorporated Bias-T
- Integriran hibridni O/E
- Visoko ojačenje, nizek šum, širokopasovnost
- Hermetično zaprt, SMA priključek
- Nizek temni tok, visoko razmerje med signalom in šumom.
- Faktor majhne oblike.
opis izdelka
LK-AMPD-S je hibrid fotodiode InGaAs in tihega ojačevalnika, zasnovan za širok optični odziv od 1000 do 1650 nm in ponuja RF ojačanje 15 dB. Zagotavlja visoko hitrost delovanja s pasovnima širinama 12GHz in 18GHz in se napaja z napajanjem +5V.
Ta modul je združljiv s standardnim enomodnim 9/125 μm vlaknom in ima priključek SMA z impedanco 50 ohmov.
LK-AMPD-S je hermetično zaprt za zaščito okolja in ima lahek dizajn z maso manj kot 23 gramov. Skladen je z Direktivo o omejevanju nevarnih snovi (RoHS) 2.0, kar zagotavlja okoljsko trajnost in upoštevanje strogih varnostnih standardov.
Tehnične specifikacije
| Tipična in absolutna najvišja ocena | ||||
|---|---|---|---|---|
| parameter | Sim. | Tip | Oceni | enota |
| Razpon temperature skladiščenja | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturno območje delovnega ohišja | TC | 25 | -40 ~ +85 | ℃ |
| Prednapetost | VR | +5 | +5 ~ +9 | V |
| Optična vhodna moč | Pin | 0 | +10 | dBm |
| Izgorela optična moč | PB | - | +13 | dBm |
| Temperatura spajkanja svinca | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optične lastnosti (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| parameter | sym | Stanje testa | Vrednosti parametrov | enota | ||
| Razpon valovne dolžine | λ | - | 1000 ~ 1650 | nm | ||
| Frekvenčni razpon | - | - | X - Band | Ku - Band | - | |
| Majhna pasovna širina signala | f-3dB | TC = 22 ± 3 ℃ | 0 ~ 3 | 0 ~ 8 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Ravnost amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Optična moč nasičenosti | Ps | VR =+ 5 V, λ = 1550 nm AC moduliran |
10 | dBm | ||
| Ojačanje RF signala (običajno) | G | - | 15 ± 1 | dB | ||
| Nasičenost RF izhodna moč | Pven | - | +3 | dBm | ||
| Izhod VSWR | VSWR | - | ≤ 2 | - | ||
| izhodna impedanca | RL | - | 50 | Ω | ||
● Tipične krivulje odziva
（ sl. 1 X - Frekvenčni odziv fotodetektorja）

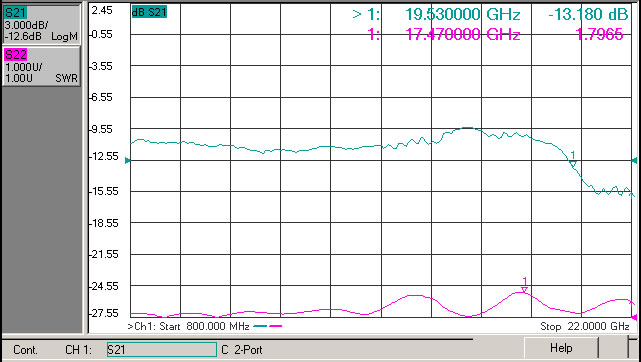

（ sl. 2 Ku - Frekvenčni odziv fotodetektorja）
●Mere in zatiči (enota: mm [palec])
RF priključek: SMA
●Informacije za naročanje
List 1:
| Koda | Dobiček RF signala | Opomba |
| S | 15 dB | Tipična in središčna frekvenca |
List 2:
| Koda | Analogna pasovna širina |
| X | 0 ~ 3 GHz |
| Ku | 0 ~ 8 GHz |
List 3:
| Koda | Connector Type | Opomba |
| N | Brez priključka | Enomodovna pletenica vlaken 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Varnostni ukrepi
Polmer upogiba vlaken ni manjši od 20 mm za preprečevanje poškodb vlaken.
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Pri skladiščenju, transportu in uporabi je potrebna ustrezna ESD zaščita.
Vse naše standardne fotodetektorje je mogoče prilagoditi v module！
Aplikacije
Radarska obdelava informacij
Elektronsko bojevanje
Merjenje antene
Komunikacije z optičnimi vlakni
Varnost in nadzor
