LK-SSPD Mini-hitrohitrostni InGaAs fotodetektor
- Široka pasovna širina, visoka hitrost
- Visoka odzivnost
- Incorporated Bias-T
- Vhod z visoko nasičenostjo
- Hermetično zaprt, SMA priključek
- Nizek temni tok, visoko razmerje med signalom in šumom.
- Faktor majhne oblike.
opis izdelka
Hitri fotodetektor LK-SSPD je zasnovan za digitalne in analogne aplikacije. Ta modul je opremljen s fotodiodo PIN InGaAs, ki ima odziv valovne dolžine od 1000 do 1650 nm, skupaj z bistveno ujemajočo se elektroniko.
LK-SSPD lahko ponudi pasovno širino 20 GHz. Deluje z napajalnikom +5 V in je združljiv s standardnim enomodnim vlaknom 9 / 125 μm za vhod. RF izhod uporablja konektor, združljiv s SMP, ki je impedanco usklajen na 50 ohmov.
LK-SSPD je hermetično zaprt v kompaktnem ohišju in ima težo manj kot 8 gramov.
Tehnične specifikacije
| Tipična in absolutna najvišja ocena | ||||
|---|---|---|---|---|
| parameter | Sim. | Tip | Oceni | enota |
| Razpon temperature skladiščenja | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturno območje delovnega ohišja | TC | 25 | -40 ~ +85 | ℃ |
| Prednapetost | VR | +5 | +5 ～ +9 | V |
| Optična vhodna moč | Pin | +3 | +10 | dBm |
| Izgorela optična moč | PB | - | +13 | dBm |
| Temperatura spajkanja svinca | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optične lastnosti (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| parameter | sym | Stanje testa | Vrednosti parametrov | enota | |
| Razpon valovne dolžine | λ | - | 1000 ~ 1650 | nm | |
| Frekvenčni razpon | - | - | Ku + Band | - | |
| Majhna pasovna širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 20 | GHz | |
| Odgovornost | Re | VR=+5VPin =1 mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Ravnost amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Optična moč nasičenosti | Ps | VR= 5v, λ = 1550 nm AC moduliran |
+17 | dBm | |
| Temni tok | Id | VR=+5v | ≤ 10 | nA | |
| Nasičenost RF izhodna moč | Pven | - | -10 | dBm | |
| izhodna impedanca | RL | - | 50 | Ω | |

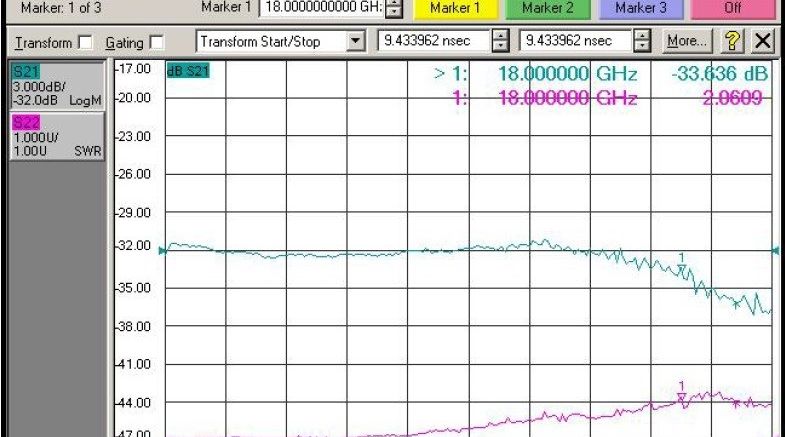

Tipične odzivne krivulje

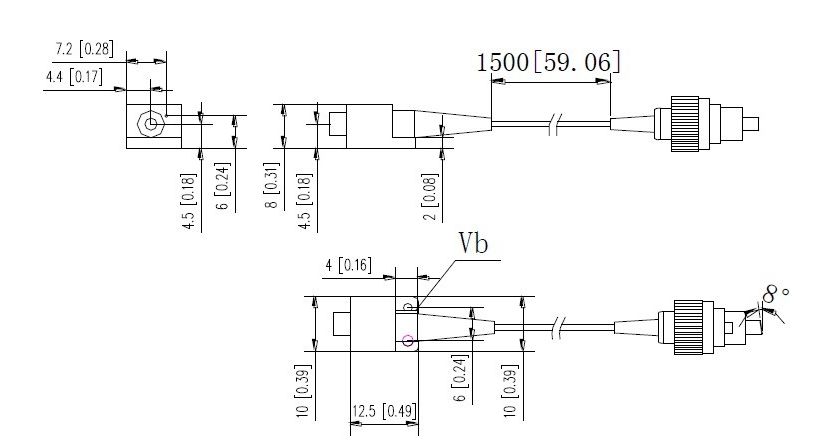

Mere in zatiči (enota: mm[inch])
RF priključek: SMP
Informacije za naročanje
List 1:
| Koda | Analogna pasovna širina |
| KU | 0.3 ~ 20 GHz |
List 2:
| Koda | Connector Type | Opomba |
| N | Brez priključka | Enomodovna pletenica vlaken 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
Opozorila
Polmer upogiba vlaken ni manjši od 20 mm za preprečevanje poškodb vlaken.
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Pri skladiščenju, transportu in uporabi je potrebna ustrezna ESD zaščita.
Vse naše standardne fotodetektorje je mogoče prilagoditi v module！
Aplikacije
Komunikacija po optičnih vlaknih
Radarska obdelava informacij
Elektronsko bojevanje
Preskušanje in merjenje signala visoke hitrosti
Varnost in nadzor
