LK-FCPD InGaAs fotodetektor
- Široka pasovna širina
- Incorporated Bias-T
- Integriran hibridni O/E
- Nizka raven hrupa, širokopasovna povezava
- Priključek SMA
- Nizek temni tok, visoko razmerje med signalom in šumom.
- Faktor majhne oblike.
opis izdelka
Fiber-Coupled Photodetector (FCPD) je napreden optoelektronski hibridni sistem, ki vključuje širokopasovno fotodiodo Indium Gallium Arsenide (InGaAs). InGaAs PIN fotodioda je zasnovana tako, da se odziva na valovne dolžine od 1000 do 1650 nanometrov. LK-FCPD lahko zagotovi pasovne širine 1 gigaherca, 2.5 gigaherca in ponuja prilagodljive rešitve z največjo zmogljivostjo pasovne širine 8 gigahercev. Napravo napaja +5-voltna napajalna napetost in je opremljena s standardnim FC (face-contacted) optičnim konektorjem za optični vhod. Radiofrekvenčni (RF) izhod omogoča priključek, združljiv s SMA, katerega impedanca je usklajena na 50 ohmov.
LK-FCPD je lahek, manj kot 15 gramov, kar je prednost za aplikacije, ki zahtevajo minimalno maso. Naprava je skladna z direktivo o omejevanju nevarnih snovi (RoHS) 2.0, kar zagotavlja, da izpolnjuje stroge okoljske in varnostne predpise.
Tehnične specifikacije
| Tipična in absolutna najvišja ocena | ||||
|---|---|---|---|---|
| parameter | Sim. | Tip | Oceni | enota |
| Razpon temperature skladiščenja | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturno območje delovnega ohišja | TC | 25 | -40 ~ +70 | ℃ |
| Prednapetost | VR | +5 | +4.75 ～ +5.25 | V |
| Optična vhodna moč | Pin | 0 | +5 | dBm |
| Izgorela optična moč | PB | - | +13 | dBm |
| Temperatura spajkanja svinca | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optične lastnosti (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | sym | Stanje testa | Vrednosti parametrov | enota | |||
| Razpon valovne dolžine | λ | - | 1000 ~ 1650 | nm | |||
| Frekvenčni razpon | - | - | L pas | S pas | CM | - | |
| Majhna pasovna širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =1 mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Ravnost amplitude | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Izhod VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Optična moč nasičenosti | Ps | VR = +5 V, λ = 1550 nm AC moduliran |
+5 | dBm | |||
| Nasičenost RF izhodna moč | Pven | - | -10 | dBm | |||
| Temni tok | ID | - | ≤10 | nA | |||
| izhodna impedanca | RL | - | 50 | Ω | |||
● Tipične krivulje odziva

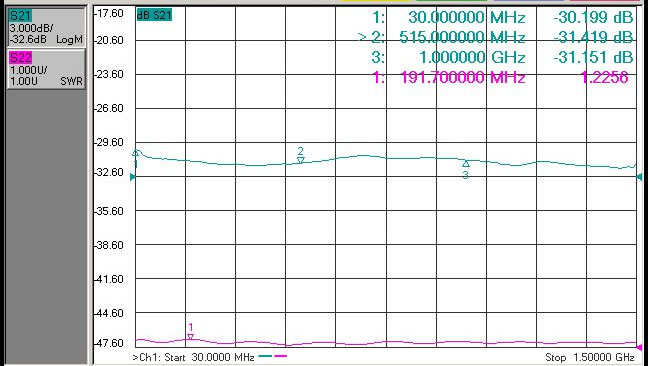

Fig. Frekvenčni odziv fotodetektorja 1 L-pasu FCPD InGaAs

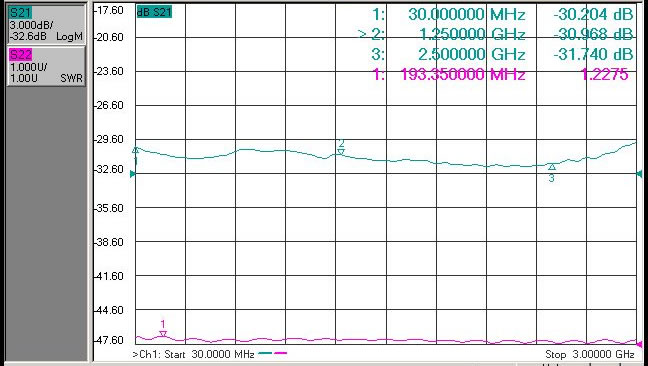

Fig. Frekvenčni odziv fotodetektorja 2 S-pasu FCPD InGaAs
Fig. Frekvenčni odziv fotodetektorja 3 C-pasu FCPD InGaAs

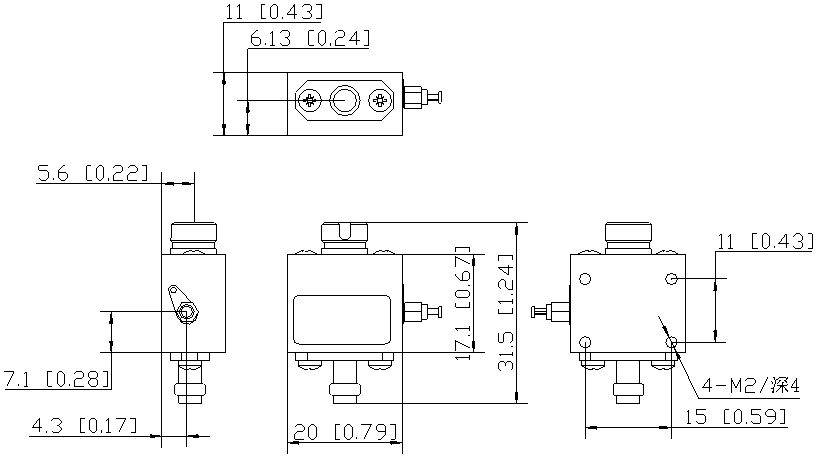

●Mere in zatiči (enota: mm[inch])
Optični konektor: konektor za optična vlakna FC (v stiku z obrazom).
RF priključek: SMA
●Informacije za naročanje
List 1:
| Koda | Analogna pasovna širina |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Prilagajanje (≦ 8GHz) |
● Varnostni ukrepi
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Vmesnik RF in optični vmesnik morata biti pokrita s pokrovom proti prahu, ko nista v uporabi.
Ustrezna ESD zaščita je potrebna pri skladiščenju, transportu
Vse naše standardne fotodetektorje je mogoče prilagoditi v module！
Aplikacije
Radarska obdelava informacij
Elektronsko bojevanje
Merjenje antene
Komunikacije z optičnimi vlakni
Varnost in nadzor
