LK-MAMPD-4 večkanalni mikrovalovni fotodetektor visoke hitrosti
- Visoka hitrost, široka pasovna širina
- Incorporated Bias-T
- Integriran hibridni O/E
- Visoko ojačenje, nizek šum, širokopasovnost
- Hermetično zaprt, SMA priključek
- Nizek temni tok, visoko razmerje med signalom in šumom.
- Faktor majhne oblike.
opis izdelka
LK-MAMPD-4 je najsodobnejši optoelektronski hibridni sistem, ki združuje širokopasovno indij-galijev-arzenidno (InGaAs) fotodiodo z nizkošumnim ojačevalnikom. Za to fotodiodo je značilno spektralno območje valovnih dolžin od 1000 do 1650 nanometrov. Nizkošumni ojačevalnik v sistemu ponuja radiofrekvenčno (RF) ojačanje 15 decibelov, kar zagotavlja celovitost in ojačanje signala.
LK-MAMPD-4 lahko zagotavlja pasovne širine 12 gigahercev in 18 gigahercev, kar ustreza različnim zahtevam za visokohitrostno komunikacijo in zaznavanje. Modul je zasnovan za delovanje z napajalno napetostjo +5 voltov, ki je standardna v številnih elektronskih sistemih. Združljiv je s standardnimi enomodnimi optičnimi vlakni 9/125 mikrometrov, kar zagotavlja brezhibno integracijo z obstoječimi optičnimi omrežji. Izhodna RF vrata imajo SMP-združljiv konektor, ki je impedančno usklajen na 50 ohmov za optimalen prenos signala in minimalno izgubo signala.
LK-MAMPD-4 je izdelan s hermetičnim postopkom tesnjenja, ki zagotavlja robustno zaščito pred okoljskimi dejavniki, kar povečuje njegovo vzdržljivost in zanesljivost. Ima kompaktno obliko, saj tehta manj kot 62 gramov, kar je prednost za aplikacije, kjer je teža pomembna. Modul je certificiran v skladu z direktivo o omejevanju nevarnih snovi (RoHS) 2.0, kar potrjuje njegovo skladnost s strogimi okoljskimi in varnostnimi standardi.
Tehnične specifikacije
| Tipična in absolutna najvišja ocena | ||||
|---|---|---|---|---|
| parameter | Sim. | Tip | Oceni | enota |
| Razpon temperature skladiščenja | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturno območje delovnega ohišja | TC | 25 | -40 ~ +85 | ℃ |
| Prednapetost | VR | +5 | +5 ~ +9 | V |
| Optična vhodna moč | Pin | 0 | +10 | dBm |
| Izgorela optična moč | PB | - | +13 | dBm |
| Temperatura spajkanja svinca | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optične lastnosti (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| parameter | sym | Stanje testa | Vrednosti parametrov | enota | ||
| Razpon valovne dolžine | λ | - | 1000 ~ 1650 | nm | ||
| Frekvenčni razpon | - | - | X - Band | Ku - Band | - | |
| Majhna pasovna širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 12 | 2 ~ 18 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Ravnost amplitude | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Optična moč nasičenosti | Ps | VR =+ 5 V, λ = 1550 nm AC moduliran |
10 | dBm | ||
| Ojačanje RF signala (običajno) | G | - | 15 ± 1 | dB | ||
| Nasičenost RF izhodna moč | Pven | - | +3 | dBm | ||
| Izhod VSWR | VSWR | - | ≤ 2 | - | ||
| izhodna impedanca | RL | - | 50 | Ω | ||
● Tipične krivulje odziva

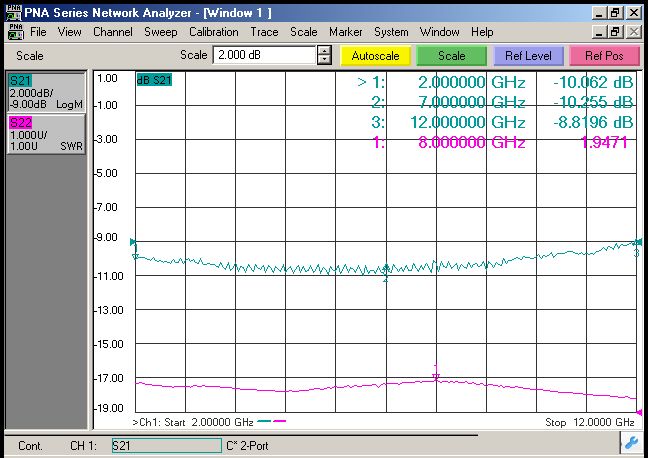

（ Slika 1 X – Frekvenčni odziv fotodetektorja）
（ Slika 2 Frekvenčni odziv fotodetektorja pasu Ku）
● Mere in zatiči (enota: mm[inch])
RF priključek: SMP
● Informacije o naročanju
List 1:
| Koda | Analogna pasovna širina |
| X | 0.2 ~ 12 GHz |
| Ku | 2 ~ 18 GHz |
List 2:
| Koda | Connector Type | Opomba |
| N | Brez priključka | Enomodovna pletenica vlaken 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Varnostni ukrepi
Polmer upogiba vlaken ni manjši od 20 mm za preprečevanje poškodb vlaken.
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Pri skladiščenju, transportu in uporabi je potrebna ustrezna ESD zaščita.
Vse naše standardne fotodetektorje je mogoče prilagoditi v module！
Aplikacije
Radarska obdelava informacij
Elektronsko bojevanje
Merjenje antene
Komunikacije z optičnimi vlakni
Varnost in nadzor
