LK-HHPD InGaAs fotodetektor visoke hitrosti
- Široka pasovna širina, visoka hitrost
- Visoka odzivnost
- Incorporated Bias-T
- Vhod z visoko nasičenostjo
- Hermetično zaprt, SMA priključek
- Nizek temni tok, visoko razmerje med signalom in šumom.
- Faktor majhne oblike.
opis izdelka
LK-HHPD je visokohitrostni detektorski modul, primeren za digitalne in analogne aplikacije, ki vsebuje fotodiodo PIN InGaAs, ki pokriva valovne dolžine od 1250 do 1650 nm. Ponuja pasovne širine 12 GHz ali 18 GHz in deluje na napajanje +5 V. Modul je združljiv s standardnim enomodnim 9/125 μm vlaknom in ima priključek SMA za RF izhod z impedanco 50 ohmov.
LK-HHPD, primeren za aplikacije z visoko hitrostjo prenosa podatkov, je hermetično zaprt za zaščito pred okoljskimi dejavniki, kar zagotavlja zanesljivost in dolgo življenjsko dobo. Ima lahek dizajn z maso manj kot 23 gramov, kar je koristno za prenosne ali prostorsko omejene aplikacije. Modul je certificiran v skladu z Direktivo o omejevanju nevarnih snovi (RoHS) 2.0, kar dokazuje spoštovanje okoljskih in varnostnih standardov.
Tehnične specifikacije
| Tipična in absolutna najvišja ocena | ||||
|---|---|---|---|---|
| parameter | Sim. | Tip | Oceni | enota |
| Razpon temperature skladiščenja | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturno območje delovnega ohišja | TC | 25 | -40 ～ +85 | ℃ |
| Prednapetost | VR | 5 | +4.75 ～ +5.25 | V |
| Optična vhodna moč | Pin | 0 | +13 | dBm |
| Izgorela optična moč | PB | - | +16 | dBm |
| Temperatura spajkanja svinca | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optične lastnosti (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| parameter | sym | Stanje testa | Vrednosti parametrov | enota | ||
| Razpon valovne dolžine | λ | - | 1000 ~ 1650 | nm | ||
| Frekvenčni razpon | - | - | X - Band | Ku - Band | - | |
| Majhna pasovna širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Odgovornost | Re | VR =+5 V, Pin = 10 mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Izhod VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Ravnost amplitude | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Optična moč nasičenosti | Ps | VR =+5 V, λ = 1550 nm AC moduliran |
13 | dBm | ||
| Nasičenost RF izhodna moč | Pven | - | -10 | dBm | ||
| Temni tok | Id | VR = 5 V | ≤ 10 | nA | ||
| izhodna impedanca | RL | - | 50 | Ω | ||
● Tipične krivulje odzivnosti

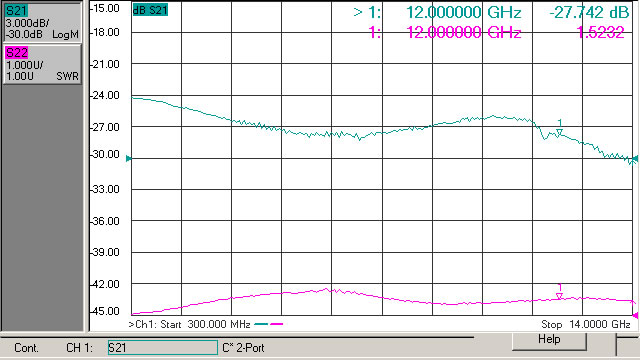

（ Slika 1 X – Frekvenčni odziv fotodetektorja）
（ Slika 2 Frekvenčni odziv fotodetektorja pasu Ku）
● Mere in zatiči (enota: palec)
RF priključek: SMA priključek
●Informacije za naročanje
List 1:
| Koda | Analogna pasovna širina |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
List 2:
| Koda | Connector Type | Opomba |
| N | Brez priključka | Enomodovna pletenica vlaken 9/125 μm |
| A | FC / APC |
● Varnostni ukrepi
Polmer upogiba vlaken ni manjši od 20 mm za preprečevanje poškodb vlaken.
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Pri skladiščenju, transportu in uporabi je potrebna ustrezna ESD zaščita.
Vse naše standardne fotodetektorje je mogoče prilagoditi v module！
Aplikacije
Komunikacija po optičnih vlaknih
Radarska obdelava informacij
Elektronsko bojevanje
Preskušanje in merjenje signala visoke hitrosti
Varnost in nadzor
