LK-NY55D visoko zmogljiv DWDM DFB laser
- Enosmerna sklopka
- Visok dinamični razpon
- Tok nizkega praga
- Velika izhodna moč
- 14pin Butterfly paket
- Delovna temperatura ohišja: -20 do 70 ℃
- Visoka zanesljivost
- Do 100mw visoke izhodne moči
- Vlakna za ohranjanje polarizacije (PM).
opis izdelka
Laser LK-NY55D je zasnovan tako, da služi kot visoko zmogljiv optični oddajnik, specifičen za valovno dolžino, ki je idealen za integracijo z zunanjim modulatorjem v sistemih CATV in DWDM. Še posebej je primeren za aplikacije, ki vključujejo super trunking in distribucijo. Valovne dolžine, ki jih ponuja ta serija, so v skladu s standardi ITU Grid v smislu specifikacij razpona in kanala.
Ta serija je opremljena z vlakni, ki ohranjajo polarizacijo (PM) in ima povezavo enosmernega toka (dc). Vključuje integriran termoelektrični hladilnik (TEC), termistor za zaznavanje temperature in monitorsko fotodiodo za spremljanje optične moči. Modul je nameščen v ohišju s 14 nožicami, ki je združljivo s postavitvijo pinov OC-48, in vključuje optični izolator znotraj samega ohišja.
Tehnične specifikacije
| Električne/optične lastnosti (TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| parameter | Sim. | Stanje | Min | Tip | max | Enote |
| frekvenca | f | - | 0.01 | - | 1 | GHz |
| Pasovna širina (-3dB, I=200mA) | S21 | - | 1 | GHz | ||
| Optična izhodna moč | P | Različica 40 mW, T = Tset, IF = JazOPRazličica 50 mW, T = Tset, IF = JazOPRazličica 63 mW, T = Tset, IF = JazOPRazličica 80 mW, T = Tset, IF = JazOPRazličica 100 mW, T = Tset, IF = JazOP |
40 50 63 80 100 |
- | - | mW |
| Mejni tok | ith | BOL | - | - | 40 | mA |
| Obratovalni tok | IOP | Različica 40 mW, BOL Različica 50 mW, BOL Različica 63 mW, BOL Različica 80 mW, BOL Različica 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Delovna napetost | Vop | BOL, jazF = JazOP | - | - | 2.5 | V |
| Najvišja valovna dolžina | λ | T = Tset, IF = JazOP | - | 1550 | - | nm |
| Rativna jakost hrupa | Ren | - | - | - | -160 | dB / Hz |
| Razmerje zatiranja stranskega načina | SMSR | 30 | - | - | dB | |
| Razmerje polarizacijske ekstinkcije | PER | IF = JazOP | 17 | - | - | dB |
| Prenos valovne dolžine nad TC Območje | ∆λTOP | T = TOP | - | - | 40 | pm |
| Odpornost termistorja | Rth | TOP=25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Termistor Temp. Koeficienti | TCTH | TOP=25 ℃ | - | -4.4 | - | % / ° C |
| TEC tok | itec | -20℃<TC<70 ℃ | -1.0 | - | 1.5 | A |
| TEC napetost | Vtec | -20℃<TC<70 ℃ | -2.0 | - | 3.0 | V |
| RF impedanca | Zine | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Spremljajte PD tok | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitor PD Temni tok (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Tipična in absolutna najvišja ocena | |||||
|---|---|---|---|---|---|
| parameter | Sim. | Stanje | Min. | Max. | enota |
| Laserski enosmerni tok | If | - | - | 750 | mA |
| Reverzna napetost laserja | V | - | - | 2 | V |
| Povratna napetost fotodiode | VR | - | - | 10 | V |
| Delovna temperatura | Da | - | -20 | +70 | ° C |
| temperatura skladiščenja | Ts | - | -40 | +85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Opombe: Vsi laserski čipi prihajajo iz rezin, ki so bile certificirane z uporabo reprezentativne serije naprav, ki morajo doseči sprejemljiv izkoristek za vžig.
● Tipični podatki
● Električna shema
| Lead# | funkcija | Lead# | funkcija |
| 1 | Termistor | 8 | GND |
| 2 | Termistor | 9 | GND |
| 3 | LD-(pristranskost) | 10 | NC |
| 4 | PD anoda | 11 | GND (LD+) |
| 5 | PD katoda | 12 | RF IN |
| 6 | Hladilnik+ | 13 | GND (LD+) |
| 7 | Hladilnik- | 14 | NC |

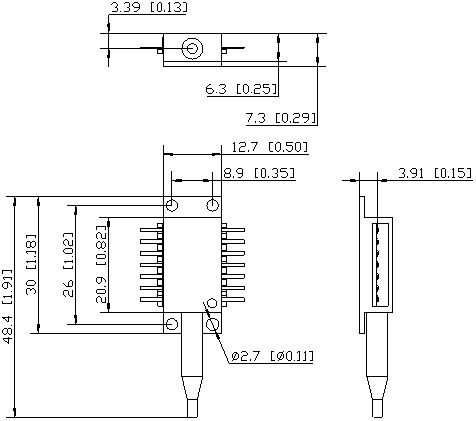

● Mere in zatiči (enota: mm[inch])
RF priključek: SMA
● Informacije o naročanju
List 1:
| Koda | Opis |
| 55 | DWDM High Power 14PIN metulj paket |
List 2:
| Koda | Optična moč |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
List 3:
| Channel | Frekvenca (THz) | Sredinska valovna dolžina (nm) | Channel | Frekvenca (THz) | Sredinska valovna dolžina (nm) | |
| C01 | Poljubna valovna dolžina po meri | C37 | 193.7 | 1547.72 | ||
| C02 | Ne-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ne-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ne-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
List 4:
| Koda | Opis |
| PM | Optični konektor PM-FC/APC, 0.9 mm, dolžina 1 m |
● Varnostni ukrepi
Polmer upogiba vlaken ni manjši od 20 mm za preprečevanje poškodb vlaken.
Prepričajte se, da je faseta optične sklopke čista, preden jo priključite na optično vezje.
Pri skladiščenju, transportu in uporabi je potrebna ustrezna ESD zaščita.
Aplikacije
CATV
DWDM
Optika prostega prostora
Super kanali in distribucija、
Prenos signala v optičnih omrežjih
